Biến tần là gì?
  Biến tần là thiết bị biến đổi dòng điện xoay chiều ở tần số này thành dòng điện xoay chiều ở tần số khác có thể điều chỉnh được.
so do khoi bien tan
– Nguyên lý hoạt động của biến tần

  Nguyên lý cơ bản làm việc của bộ biến tần cũng khá đơn giản. Đầu tiên, nguồn điện xoay chiều 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện. Nhờ vậy, hệ số công suất cosphi của hệ biến tần đều có giá trị không phụ thuộc vào tải và có giá trị ít nhất 0.96. Điện áp một chiều này được biến đổi (nghịch lưu) thành điện áp xoay chiều 3 pha đối xứng. Công đoạn này hiện nay được thực hiện thông qua hệ IGBT (transistor lưỡng cực có cổng cách ly) bằng phương pháp điều chế độ rộng xung (PWM). Nhờ tiến bộ của công nghệ vi xử lý và công nghệ bán dẫn lực hiện nay, tần số chuyển mạch xung có thể lên tới dải tần số siêu âm nhằm giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ.

Cách thức hoạt động của bien tan ?

Trước tiên, Biến tần chuyển đổi điện Xoay chiều vào thành điện áp Một chiều sử dụng bộ chỉnh lưu (chuyển đổi điện Xoay chiều vào thành Một chiều). Điện đầu vào có thể là một pha hoặc ba pha, nhưng nó sẽ ở mức điện áp và tần số cố định.

Tiếp theo, điện áp Một chiều được tạo ra sẽ được trữ trong giàn tụ điện(Tụ điện là bộ phận điện thụ động được dùng để trữ năng lượng trong một trường điện.). Điện áp một chiều này ở mức rất cao.

Cuối cùng, thông qua trình tự kích hoạt thích hợp bộ biến đổi IGBT (IGBT là từ viết tắt của Tranzito Lưỡng cực có Cổng Cách điện hoạt động giống như một công tắc bật và tắt cực nhanh để tạo dạng sóng đầu ra của Biến tần.)của Biến tần sẽ tạo ra một điện áp Xoay chiều ba pha. Điện áp và tần số đầu ra biến thiên và thay đổi khi cần tăng hoặc giảm tốc độ của động cơ.

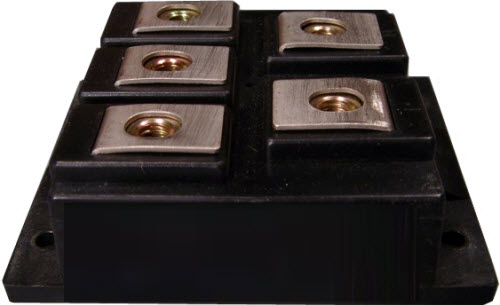

Bộ chỉnh lưu

Phần đầu tiên trong quá trình biến điện áp đầu vào thành đầu ra mong muốn cho động cơ là quá trình chỉnh lưu. Điều này đạt được bằng cách sử dụng bộ chỉnh lưu cầu đi-ốt sóng toàn phần.

Bộ chỉnh lưu cầu đi-ốt tương tự với các bộ chỉnh lưu thường thấy trong bộ nguồn, trong đó Xoay chiều một pha được chuyển đổi thành Một chiều. Tuy nhiên, cầu đi-ốt được sử dụng trong Biến tần cũng có thể cấu hình đi-ốt bổ sung để cho phép chuyển đổi từ điện Xoay chiều ba pha thành điện Một chiều.

Các đi-ốt chỉ cho phép luồng điện theo một hướng, vì vậy cầu đi-ốt hướng dòng electron của điện năng từ Dòng Xoay chiều (AC) thành Dòng Một chiều (DC).

Tuyến dẫn Một chiều

Tuyến dẫn Một chiều là một giàn tụ điện lưu trữ điện áp Một chiều đã chỉnh lưu. Một tụ điện có thể trữ một điện tích lớn, nhưng sắp xếp chúng theo cấu hình Tuyến dẫn Một chiều sẽ làm tăng điện dung.

Điện áp đã lưu trữ sẽ được sử dụng trong giai đoạn tiếp theo khi IGBT tạo ra điện năng cho động cơ.

IGBT

Thiết bị IGBT được công nhận cho hiệu suất cao và chuyển mạch nhanh. IGBT được bật và tắt theo trình tự để tạo xung với các độ rộng khác nhau từ điện áp Tuyến dẫn Một chiều được trữ trong tụ điện.
Bằng cách sử dụng Điều biến Độ rộng Xung hoặc PWM, IGBT có thể được bật và tắt theo trình tự giống với sóng dạng sin được áp dụng trên sóng mang.
 Trong hình bên phải, sóng hình tam giác nhiều chấm biểu thị sóng mang và đường tròn biểu thị một phần sóng dạng sin.
Nếu IGBT được bật và tắt tại mỗi điểm giao giữa sóng dạng sin và sóng mang, độ rộng xung có thể thay đổi.
PWM có thể được sử dụng để tạo đầu ra cho động cơ giống hệt với sóng dạng sin. Tín hiệu này được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ.

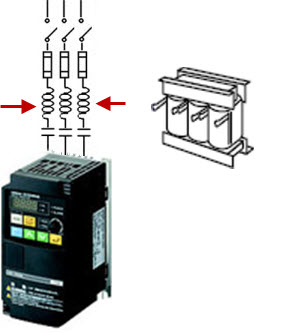

Bộ điện kháng Xoay chiều

Bộ điện kháng dòng Xoay chiều là cuộn cảm hoặc cuộn dây. Cuộn cảm lưu trữ năng lượng trong từ trường được tạo ra trong cuộn dây và chống thay đổi dòng điện.

Bộ điện kháng dòng giúp giảm méo sóng hài, tức là nhiễu trên dòng xoay chiều. Ngoài ra, bộ điện kháng dòng Xoay chiều sẽ giảm mức đỉnh của dòng điện lưới hay nói cách khách là giảm dòng chồng trên Tuyến dẫn Một chiều. Giảm dòng chồng trên Tuyến dẫn Một chiều sẽ cho phép tụ điện chạy mát hơn và do đó sử dụng được lâu hơn.

Bộ điện kháng dòng Xoay chiều có thể hoạt động như một bộ hoãn xung để bảo vệ mạch chỉnh lưu đầu vào khỏi nhiễu và xung gây ra do bật và tắt các tải điện cảm khác bằng bộ ngắt mạch hoặc khởi động từ.

Có vài nhược điểm khi sử dụng bộ điện kháng, như chi phí tăng thêm, cần nhiều không gian pa-nen hơn và đôi khi là giảm hiệu suất.

Trong các trường hợp hiếm gặp, bộ điện kháng dòng có thể được sử dụng ở phía đầu ra của Biến tần để bù cho động cơ có điện cảm thấp, nhưng điều này thường không cần thiết do hiệu suất hoạt động tốt của công nghệ IGBT.

Bộ điện kháng Một chiều

Bộ điện kháng Một chiều giới hạn tốc độ thay đổi dòng tức thời trên tuyến dẫn Một chiều. Việc giảm tốc độ thay đổi này sẽ cho phép bộ truyền động phát hiện các sự cố tiềm ẩn trước khi xảy ra hỏng hóc và ngắt bộ truyền động ra.

Bộ điện kháng Một chiều thường được lắp đặt giữa bộ chỉnh lưu và tụ điện trên các bộ Biến tần 7,5 kW trở lên. Bộ điện kháng Một chiều có thể nhỏ và rẻ hơn Bộ điện kháng Xoay chiều.

Bộ điện kháng Một chiều giúp hiện tượng méo sóng hài và dòng chồng không làm hỏng tụ điện, tuy nhiên bộ điện kháng này không cung cấp bất kỳ bảo vệ chống hoãn xung nào cho bộ chỉnh lưu.

Điện trở Hãm

Tải có lực quán tính cao và tải thẳng đứng có thể làm tăng tốc động cơ
khi động cơ cố chạy chậm hoặc dừng. Hiện tượng tăng tốc động cơ này có thể khiến động cơ hoạt động như một máy phát điện.

Khi động cơ tạo ra điện áp, điện áp này sẽ quay trở lại tuyến dẫn Một chiều.
Lượng điện thừa này cần phải được xử lý bằng cách nào đó. Điện trở được sử dụng để nhanh chóng “đốt cháy hết” lượng điện thừa này được tạo ra bởi hiện tượng này bằng cách biến lượng điện thừa thành nhiệt.

Nếu không có điện trở, mỗi lần hiện tượng tăng tốc này xảy ra, bộ truyền động có thể ngắt do Lỗi Quá áp trên Tuyến dẫn Một chiều.
